摆动液压缸有几种结构?

发布日期:2019-01-03 00:00 来源:http://www.syglyg.com 点击:

摆动液压缸是一个装配紧密的配件,它在很小的空间里运用液压集合了非常高的扭矩。它内部采用组合螺旋齿结构,整个摆动液压缸在较小的空间内可作出较大的扭矩。尽管动力很高但是他们仍然可以精确容易地控制,摆动液压缸已经成功地应用在了几乎所有要求有限旋转运动且要大扭矩的领域。

摆动液压缸大致分为三种结构:

大螺旋角结构

为了达到有效可靠的功能,就需要有高制造精度。缸内部被完好的保护起来可以完全防尘防污防潮。这一精度伴随着结实密封良好的外壳,可以让缸承受达350巴(bar)的工作压力。摆动缸也可以用于非常恶劣的条件下,地下及海平面2300米以下的地方。举一个例子,在俄罗斯原子能潜艇“Kursk”号打捞期间使用了224个摆动缸从而将其举出海平面,即此促使海难救援安全执行。摆动液压缸甚至被运用到了要求高清洁度和卫生保健的药品和食品加工工业。

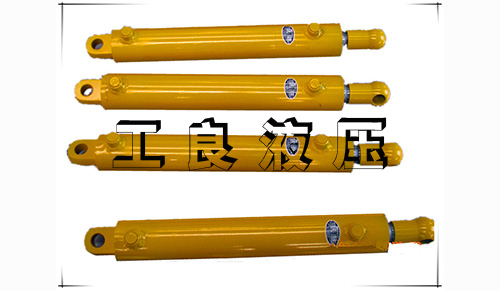

摆动液压缸

叶片式结构

叶片式摆动缸的特征就是它内部一段固定的装置,也就是所谓的叶片。

一个叶片段牢牢地固定在外壳上,活塞部分则牢牢地固定在驱动轴上。叶片式摆动缸设计上非常紧凑。尽管如此,它的最大旋转角度仍可达到270度。叶片式摆动缸经常用于伺服回转台。

齿轮齿条结构

为了输出更大的扭矩,就必须要采用体积相较摆动式.叶片式马达.大很多的齿轮齿条摆动液压缸。扭矩生成和传输是靠一个位于带有齿条的驱动轴横向位置的齿轮活塞实现的。根据设计,滚柱轴承液压平衡起或支撑起齿轮齿和活塞的反作用产生的剪力。

摆动缸的原理是将液压缸的往复运动通过齿条带动齿轮,转化成齿轮轴的正反向摆动旋转,同时将往复缸的推力转化成齿轮轴的输出扭矩。由于齿轮轴的摆动角度与齿条的长度成正比,因此齿轮轴的摆角可以任意选择,并能大于360°。

工程液压缸


相关标签:液压缸
