  气压缸的类型及加工


  气压缸是将气压能转变为机械能的、做直线往复运动(或摆动运动)的气压执行元件。它结构简单、工作可靠。用它来实现往复运动时,可免去减速装置,并且没有传动间隙,运动平稳,因此在各种机械的气压系统中得到广泛应用。

  根据常用气压缸的结构形式,可将其分为四种类型:

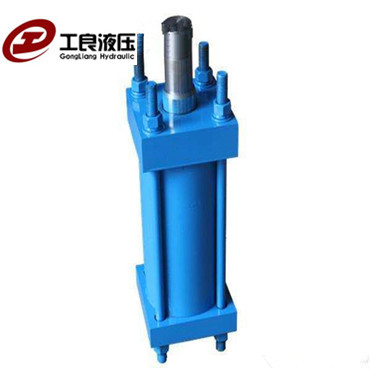

  活塞式

  单活塞杆气压缸只有一端有活塞杆。如图所示是一种单活塞气压缸。其两端进出口油口A和B都可通压力油或回油,以实现双向运动,故称为双作用缸。

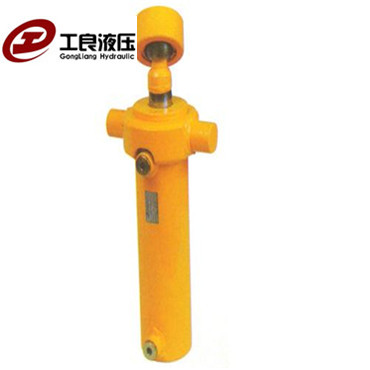

  柱塞式

  (1) 柱塞式气压缸是一种单作用式气压缸,靠气压力只能实现一个方向的运动,柱 塞回程要靠其它外力或柱塞的自重;

  (2)柱塞只靠缸套支承而不与缸套 接触,这样缸套极易加工,故适于做 长行程气压缸;

  (3)工作时柱塞总受压,因而它必须 有足够的刚度;

  (4)柱塞重量往往较大,水平放置时 容易因自重而下垂,造成密封件和导向 单边磨损,故其垂直使用更有利。

  伸缩式

  伸缩式气压缸具有二级或多级活塞,伸缩式气压缸中活塞伸出的顺序式从大到小,而空载缩回的顺序则一般是从小到大。伸缩缸可实现较长的行程,而缩回时长度较短,结构较为紧凑。此种气压缸常用于工程机械和农业机械上。

  摆动式

  摆动式气压缸是输出扭矩并实现往复运动的执行元件,也称摆动式气压马达。有单叶片和双叶片两种形式。定子块固定在缸体上,而叶片和转子连接在一起。根据进油方向, 叶片将带动转子作往复摆动。

  气压缸的加工

  缸筒作为气压缸、矿用单体支柱、气压支架、炮管等产品的主要部件,其加工质量的好坏直接影响整个产品的寿命和可靠性。缸筒加工要求高对同轴度、耐磨性要求严格。缸筒的基本特征是深孔加工,其加工一直困扰加工人员。

  采用滚压加工,由于表面层留有表面残余压应力,有助于表面微小裂纹的封闭,阻碍侵蚀作用的扩展。从而提高表面抗腐蚀能力,并能延缓疲劳裂纹的产生或扩大,因而提高缸筒疲劳强度。通过滚压成型,滚压表面形成一层冷作硬化层,减少了磨削副接触表面的弹性和塑性变形,从而提高了缸筒内壁的耐磨性,同时避免了因磨削引起的烧伤。滚压后,表面粗糙度值的减小,可提高配合性质。

  油缸是工程机械最主要部件,传统的加工方法是:拉削缸体——精镗缸体——磨削缸体。采用滚压方法是:拉削缸体——精镗缸体——滚压缸体,工序是3部分,但时间上对比:磨削缸体1米大概在1-2天的时间,滚压缸体1米大概在10-30分钟的时间。投入对比:磨床或绗磨机(几万至几百万),滚压刀(1千至几万)。孔的表面硬度提高约30%,缸筒内表面疲劳强度提高25%。油缸使用寿命若只考虑缸筒影响,提高2~3倍,镗削滚压工艺较磨削工艺效率提高3倍左右。以上数据说明,滚压工艺是高效的,能大大提高缸筒的表面质量。

  油缸经过滚压后,表面没有锋利的微小刃口,长时间的运动摩擦也不会损伤密封圈或密封件,这点在气压行业特别重要。
