  比例控制系统

发布日期:2019-12-10 00:00 来源:http://www.syglyg.com 点击:

  比例控制系统


  比例控制的输入信号成比例地反应输出信号。它的作用是调整系统的开环增益,提高系统的稳态精度,降低系统的惰性,加快响应速度。比例控制系统根据有无反馈分为开环控制和闭环控制。如比例阀控制液压缸或马达系统可以实现速度、位移、转速和转矩等的控制。

  简介

  比例控制系统根据有无反馈分为开环控制和闭环控制。如比例阀控制液压缸或马达系统可以实现速度、位移、转速和转矩等的控制,其控制系统

  由于开环控制系统的精度比较低,只能应用在精度要求不高并且不存在内外干扰的场合,但开环控制系统一般不存在所谓稳定性问题。而闭环控制系统(即反馈控制系统)的优点是对内部和外部干扰不敏感,但反馈带来了系统的稳定性问题。只要系统稳定,闭环控制系统可以保持较高的精度。因此,目前普遍采用闭环控制系统。

  电液比例控制技术作为连接现代微电子技术和大功率工程控制设备之间的桥梁,已经成为现代控制工程的基本技术构成之一,在近20年中得到了迅速发展。它与传统的电液伺服技术相比,具有可靠、节能和廉价等明显特点,已应用于相当广泛的领域,形成了颇具特色的技术分支。目前,已引起工程控制界的密切而广泛重视,在机电液一体化和工程设备实现计算机控制的技术革命过程中,电液比例控制技术将获得更新、更快的发展。

  系统分类

  电液比例控制系统可以从不同的角度按很多方式来进行分类。电液伺服控制系统是一种广义上的比例控制系统。因而比例控制可以参照伺服控制按代表系统一定特点的分类方式进行分类。

  按被控量是否被检测和反馈来分类,可分为开环比例控制和闭环比例控制系统。由于比例阀是适应较低精度的控制系统而开发的产品,目前的应用以开环控制为主。随着整体闭环比例阀的出现,其主要性能与伺服阀无异,因而采用闭环比例控制的场合也会越来越多。

  按控制信号的形式来进行分类,可分为模拟控制和数字式控制。后者又分为脉宽调制、脉码调制和脉数调制等。

  按比例组件的类型来分类,可分为比例节流阀控制和比例容积控制两大类。比例节流控制适用于功率较小的系统,而比例容积控制用在功率较大的场合。

  目前,最通用的分类方式是按被控对象(量或参数)来进行分类。由此电液比例控制系统可以分为:

  ①比例流量控制系统;②比例压力控制系统;③比例流量压力控制系统;④比例速度控制系统;⑤比例位置控制系统;⑥比例力控制系统;⑦比例同步控制系统。

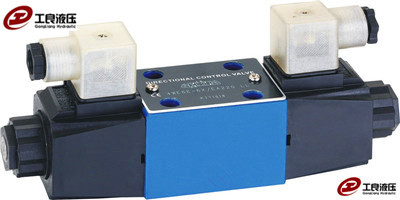

  比例阀

  比例控制系统系统中的作用

  电液比例阀是比例控制系统中的主要功率放大元件,按输入电信号指令连续地成比例地控制液压系统的压力、流量等参数。与伺服控制系统中的伺服阀相比,在某些方面还有一定的性能差距,但它显著的优点是抗污染能力强,大大地减少了由污染而造成的工作故障,提高了液压系统的工作稳定性和可靠性;另一方面比例阀的成本比伺服阀低,结构也简单,已在许多场合获得广泛应用。

  比例控制系统分类

  比例阀按主要功能分类,分为压力控制阀、流量控制阀和方向控制阀三大类,每一类又可以分为直接控制和先导控制两种结构形式,直接控制用在小流量小功率系统中,先导控制用在大流量大功率系统中。比例阀的输入单元是电-机械转换器,它将输入的电信号转换成机械量。转换器有伺服电机和步进电机、力马达和力矩马达、比例电磁铁等形式。但常用的比例阀大都采用了比例电磁铁,比例电磁铁根据电磁原理设计,能使其产生的机械量(力或力矩和位移)与输入电信号(电流)的大小成比例,再连续地控制液压阀阀芯的位置,进而实现连续地控制液压系统的压力、方向和流量。

  比例阀有三大类:

  (1)比例压力阀,有溢流阀、减压阀,分别有直动和先导两种结构;

  (2)比例方向阀,有直动和先导两种结构,直动阀有带位移传感器和不带位移传感器两类;

  (3)比例流量阀,有比例调速阀和比例溢流流量控制阀。

  比例阀与放大器配套使用,放大器采用电流负反馈,设置斜坡信号发生器,控制升压、降压时间或运动加速度及减速度。断电时,能使阀芯处于安全位置。

  比例控制系统比例阀的选用

  (1)根据用途和被控对象选择比例阀的类型;

  (2)正确了解比例阀的动、静态指标,主要有额定输出流量、起始电流、滞环、重复精度、额定压力损失、温飘、响应特性、频率特性等;

  (3)根据执行器的工作精度要求选择比例阀的精度,内含反馈闭环阀的稳态性、动态品质好。如果比例阀的固有特性如滞环、非线性等无法使被控系统达到理想的效果时,可以使用软件程序改善系统的性能;

  (4)如果选择带先导阀的比例阀,要注意先导阀对油液污染度的要求。一般应符合ISO18/15标准,并在油路上加装过滤精度为10μm以下的进油过滤器;

  (5)比例阀的通径应按执行器在最高速度时通过的流量来确定,通径选得过大,会使系统的分辨率降低;

  (6)比例阀必须使用与之配套的放大器,阀与放大器的距离应尽可能地短。
