　　回转液压缸

发布日期：2020-02-17 00:00 来源：http://www.syglyg.com 点击：

　　回转液压缸可分为两种结构一种是可以通孔的回转液压缸即油缸中间可通过工件，此液压缸可配合中空液压卡盘安装使用，可加工较长棒料，也可以配套自动送料机进行自动送料加工，实现自动送料，自动加工，一个操作工人可同时操作多台车床，降低用工成本。一种是中实回转液压缸即即油缸中间没有通孔，不能通过棒料，与中实液压卡盘配套使用，适用于加工短工件的应用场景。

　　液压缸

　　液压缸是将液压能转变为机械能的、做直线往复运动(或摆动运动)的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。液压缸输出力和活塞有效面积及其两边的压差成正比;液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。

　　介绍

　　液压缸是液压传动系统中的执行元件，它是把液压能转换成机械能的能量转换装置。液压马达实现的是连续回转运动，而液压缸实现的则是往复运动。液压缸的结构型式有活塞缸、柱塞缸、摆动缸三大类，活塞缸和柱塞缸实现往复直线运动，输出速度和推力，摆动缸实现往复摆动，输出角速度 (转速) 和转矩。液压缸除了单个地使用外，还可以两个或多个地组合起来或和其他机构组合起来使用。以完成特殊的功用。液压缸结构简单，工作可靠，在机床的液压系统中得到了广泛的应用。

　　分类

　　液压缸的结构形式多种多样，其分类方法也有多种：按运动方式可分为直线往复运动式和回转摆动式;按受液压力作用情况可分为单作用式、双作用式;按结构形式可分为活塞式、柱塞式、多级伸缩套筒式，齿轮齿条式等;按安装形式可分为拉杆、耳环、底脚、铰轴等;按压力等级可分为16Mpa、25Mpa、31.5Mpa等。

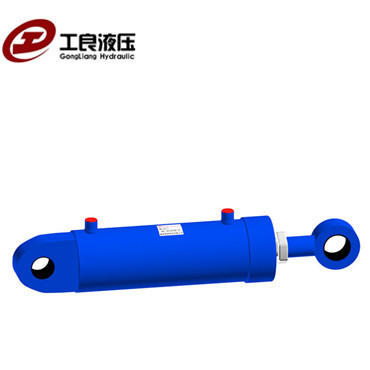

　　回转液压缸活塞式

　　单活塞杆液压缸只有一端有活塞杆。如图所示是一种单活塞液压缸。其两端进出口油口A和B都可通压力油或回油，以实现双向运动，故称为双作用缸。

　　活塞仅能单向运动，其反方向运动需由外力来完成。但其行程一般较活塞式液压缸大。

　　活塞式液压缸可分为单杆式和双杆式两种结构，其固定方式由缸体固定和活塞杆固定两种，按液压力的作用情况有单作用式和双作用式。在单作用式液压缸中，压力油只供液压缸的一腔，靠液压力使缸实现单方向运动，反方向运动则靠外力(如弹簧力、自重或外部载荷等)来实现;而双作用液压缸活塞两个方向的运动则通过两腔交替进油，靠液压力的作用来完成。

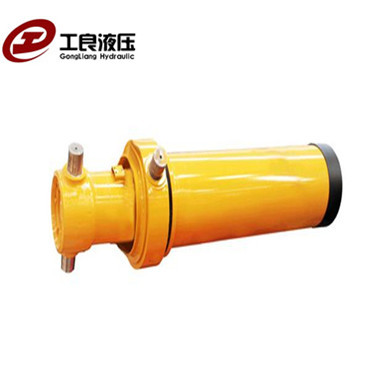

　　回转液压缸柱塞式

　　(1)柱塞式液压缸是一种单作用式液压缸，靠液压力只能实现一个方向的运动，柱塞回程要靠其它外力或柱塞的自重;

　　(2)柱塞只靠缸套支承而不与缸套接触，这样缸套极易加工，故适于做长行程液压缸;

　　(3)工作时柱塞总受压，因而它必须有足够的刚度;

　　(4)柱塞重量往往较大，水平放置时容易因自重而下垂，造成密封件和导向单边磨损，故其垂直使用更有利。

　　回转液压缸伸缩式

　　伸缩式液压缸具有二级或多级活塞，伸缩式液压缸中活塞伸出的顺序式从大到小，而空载缩回的顺序则一般是从小到大。伸缩缸可实现较长的行程，而缩回时长度较短，结构较为紧凑。此种液压缸常用于工程机械和农业机械上。有多个一次运动的活塞，各活塞逐次运动时，其输出速度和输出力均是变化的。

　　回转液压缸回转液压缸的结构

　　一种是可以通孔的回转液压缸即油缸中间可通过工件，此液压缸可配合中空液压卡盘安装使用，可加工较长棒料，也可以配套自动送料机进行自动送料加工，实现自动送料，自动加工，一个操作工人可同时操作多台车床，降低用工成本。

　　一种是中实回转液压缸即即油缸中间没有通孔，不能通过棒料，与中实液压卡盘配套使用，适用于加工短工件的应用场景。
