　　液压控制阀在液压系统中是如何分类

　　在液庄系统中，用于控制和调节工作液体的压力高低、流量大小以及改变流量方向的元件，统称为液仄控制阀。液压控制阀通过对工作液体的压力、流量及液流方向的控制与调节，从而可以控制液压执行元件的开启、停止和换向，调节其运动速度和输出扭矩(或力)，并对液压系统或液压元件进行安全保护等。因此，采用各种不同的阀。经过不同形式的组合，可以满足各种液压系统的要求。常用的液压控制阀有很多种。通常从以下几个方面进行归纳和分类。

　　液压控制阀按功能分类有以几种:

　　(1)压力控制阀:用于控制或调节液压系统或回路压力的阀，如溢流阀、减压阀、顺序阀、压力继电器等。

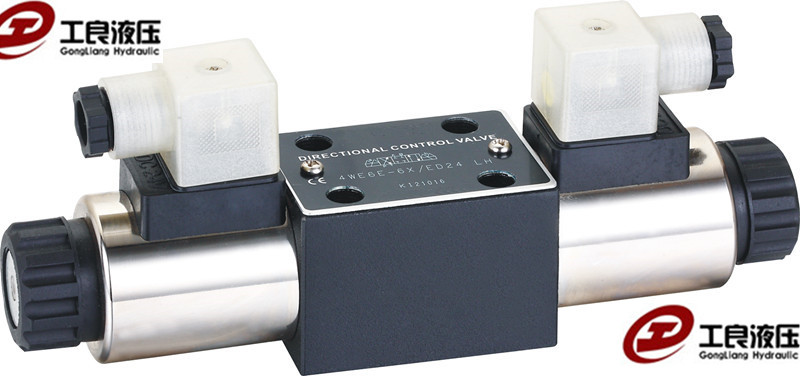

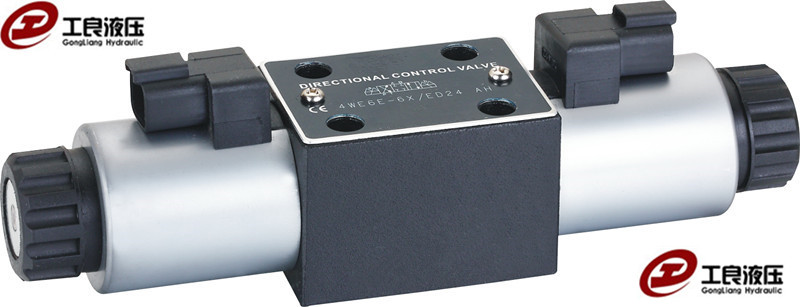

　　(2)方向控制阀:用于控制液压系统中液流的方向及其通、断，从而控制执行元件的运动方向.及其启动、停止的阀，如单向阀、换向阀等。

　　(3)流量控制阀:用于控制液压系统中工作液体流量大小的阀，如截流阀、调速叫、分集流阀等。

　　液压控制阀按控制方式可分为:

　　(1)开关〔或定值)控制阉:借助于通断型电磁铁及手动、机动、液动等方式，将阀心位置或阀心上的弹簧设定在某一工作状态。使液流的压力、流量或流向保持不变的阀:这类阀属于常见的普通液压阀。

　　(2)比例控制阀:采用比例电磁铁(或力矩马达)将输人电信号转换成力或阀的机械位移，使阀的输出量(压力、流量)按照其输入量连续、成比例地进行控制的阀。比例控制阀一般多采用开环液压控制系统。

　　(3)伺服控制阀:其输人信号(电量、机械量)多为偏差信号(输人信号与反馈信号的差值)，阀的输出量(压力、流量)也可按照其输入量连续、成比例地进行控制的阀。这类阀的工作性能类似于比例控制阀，但具有较高动态瞬应和静态性能，多用于要求精度高、响应快的闭环液压控制系统。

　　(4)数字控制阀:用数字信息直接控制的阀类。

　　液压控制阀按结构形式分类有：滑阀(或转阀)、锥阀、球阀等。

　　液压控制阀按连接方式分为:

　　(1)螺纹连接阀:通过阀体上的螺纹孔直接与管接头、管路相连通的阀。这种阀不需要过渡的连接安装板，因此结构简单。但只适用于较小流量的阀类。缺点是元件布置分散，系统不够紧凑。

　　(2)法兰连接阀:通过法兰盘与管子、管路连接的阀。法兰连接适川于大流量的阀，其结构尺寸和质量都大。

　　(3)板式连接阀:采用专用的过渡连接板连接阀与管路的阀。板式连接阀只需用螺钉固定在连接板上，再把管路与连接板相连。这种连接方式在装卸时不影响管路，并且有可能将阀集中布置，结构紧凑。

　　(4)集成连接阀:集成连接是由标准元件或以标准参数制造的元件按典型动作要求组成基本回路，然后将从本回路集成在一起组成液爪系统的连接形式。它包括将若干功能不同的阀类及底板块叠合在一起的叠加阀;借助六面体的集成块.通过其内部通道将标准的板式阀连接在一起，构成各种基本回路的集成阀:将几个阀的阀心合并在一个阀体内的嵌入间;以及由插装元件插人插装块体所组成的插装阀等
