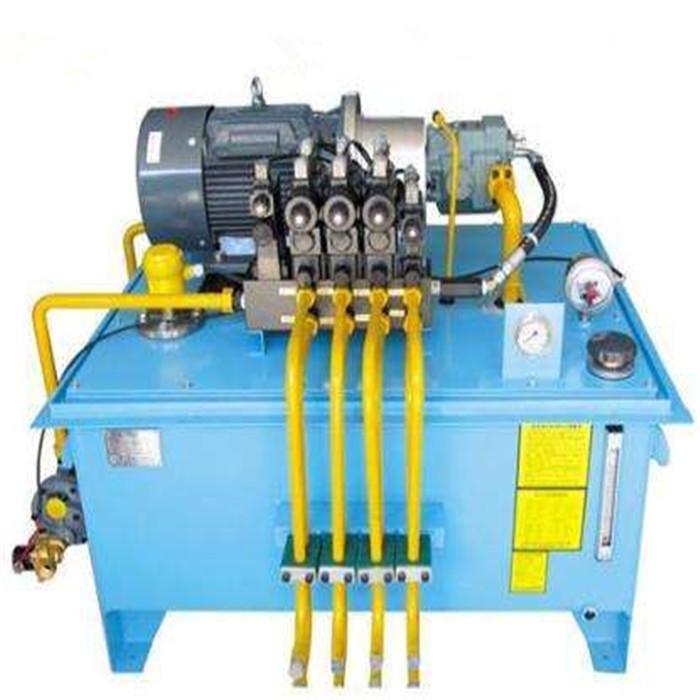

矿井提升机液压系统

  • 所属分类:煤矿行业液压系统

  • 点击次数:
  • 发布日期:2019/02/15
  • 更多
  • 在线询价
详细介绍

矿井提升机液压系统

矿井提升机液压站工作原理

矿井提升机液压站采用可编程控专制器(PLC)控专制,根据液压站动作过程进行编程。

1、正常工作制动:启动液压站电动机后即为正常工作状态,其制动力的大小通专过调节电液比例溢流阀的电流的大小来调整系统压力。

2、井中安全制动:它是在提升容器还没有到位,即井口容器到位信号闭合前,AC接点信号闭合,为满足制动减速度的要求,采用二级制动。

3、井口安全制动:它是在提升容器到位信号已经闭合,AC接点信号又闭合,这时采用紧急制动专情况,以防止恶性专事专故的发生。

4、调绳:在调绳状态时,转换打开开关并推动可调闸手柄,把调绳离合器打开。然后转到调绳状态,压力油进入B管,打开提升机固定卷筒制动器,提升机即可开车运行进行调绳。调绳完毕后转到离合器合上状态,把调绳离合器合上。

5、电磁阀故障检测:液压站中每一个电磁阀设置阀芯检测传感器,当电磁阀故障时发出故障信号,实施安全制动,并通专过PLC报警或显示。

6、残压保护:残压保护信号需要和停车信号共同作用,如果停车信号闭合,同时残压高于设定的压力值,实施安全制动。

温度报警、压差报警:当油温过高或滤油器压差过高时,温度报警信号或压差报警信号闭合,并通专过PLC报警或显示

矿井提升机液压站的特点

矿井提升机液压站特点如下:

(1) 电液比例溢流阀的调压功能:液压站中把原来的十字弹簧式调压装置改成电液比例溢流阀调压装置,这种装置具有调压线性度好、调压稳定、尺寸小等特点;

(2) 多路回油保护功能:在紧急制动时,为了防止回油管路不畅或堵塞,液压站中在原有的回油管上又并联了一条回油管路,提高了紧急制动的可靠性;

(3) 残压保护功能:在液压站中增加了压力继电器(或电接点压力表),在系统残压过高时,能够实现安全制动,提高了系统的制动可靠性;

(4) 电磁阀故障监测功能:在液压站中,对每一个电磁阀的阀芯都安装了监测传感器,当电磁阀出现故障时,能够报警并显示发生故障的电磁阀,给维修带来了极大的方便;

(5) PLC控专制功能:整个液压站的电控部分采用PLC控专制器,提高了电控系统的可靠性;

其它:结构上采用集成阀块的形式,油泵、滤油器等液压元件安装在油箱外,从而提高液压站的散热效果,以便于管理以及维护

矿井提升机液压站操作说明及常见故障及排除方法

矿井提升机液压站操作说明如下:

系统正常后,打开电源开关,装置即进入正常工作状态。

1) 液压站具有两路电液比例控专制供油装置,同时切换操作面板上的电源切换和信号切换开关可进行转换。

2)自检测状态复位按钮按动后3秒以内按动手动检测按钮,系统进入检测状态,电磁阀1至电磁阀7顺序动作一遍,每个电磁阀动作时间为2秒,用来检测电磁阀动作是否正常,若有故障则报警显示;再次按动复位按钮,回到正常工作状态。

3)正常工作状态开机后或按动复位按钮,系统进入正常工作状态,电磁阀的动作情况见状态表所示:电磁阀5不通电,其它电磁阀均通电。

4)井中安全制动(二级制动)在提升容器还没到位,即井口容器到位信号闭合前,安全节点AC信号闭合,为满足制动减速度的要求,采用二级制动,电磁阀的动作情况见状态表所示:电磁阀3、4延时5秒后断电,电磁阀5通电,其它电磁阀立即断电。

5)井口安全制动(一级制动)在提升容器到位信号已经闭合,AC接点信号又闭合,这时采用紧急制动(一级制动),以防止恶性专事专故发生。电磁阀的动作情况见状态表所示:即所有电磁阀均断电。

6)过压保护当液压系统出现故障时,压力超出系统设定值过压电接点压力表接点闭合,实施声光报警。

7)压差保护当滤油器出现阻塞压差过高时,压差监测接点闭合,实施声光报警。

8)温度过高保护当油箱温度过高时,油温监测接点闭合,实施声光报警。

9)电磁阀故障监测运行过程中电磁阀出现故障,电磁阀位置监测传感器接点闭合,实施二级制动,电磁阀动作同井中安全制动,并声光报警。

10)调压功能按动电控箱上的复位按钮后,按动调压按钮,此时可调节液压站上的溢流阀来调节一级制动油压值,调节后需再次按动调压按钮复位。

11)安全阀调节功能转动司机操作台上的安全阀开关,提升机可在制动状态下调节液压站油压值,此时可验证电流值和液压站油压的对应关系。
