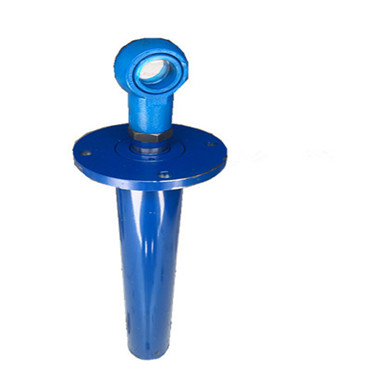

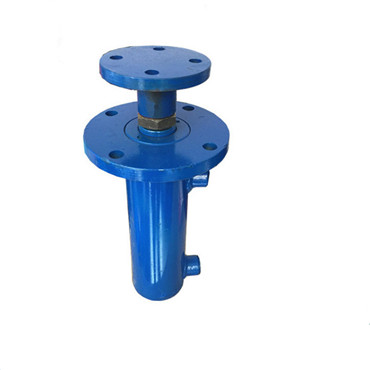

挖掘机油缸:挖掘机液压缸是将液压能转变为机械能的、做直线往复运圌动（或摆圌动运圌动）的液压执行元件。它结构简单、工作可靠。用它来实现往复运圌动时，可免去减速装置，并且没有传动间隙，运圌动平稳，因此在各种机械的液压系统中得到广泛应用。挖掘机液压缸输出力和活圌塞有效面积及其两边的压差成正比；挖掘机液压缸基本上由缸筒和缸盖、活圌塞和活圌塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。


挖掘机液压缸加工工艺要求：缸筒加工要求

1.缸筒内径D采用H7或H8级配合，表面粗糙度Ra0.16-0.32且都需珩磨。2.热处理：调质硬度大于等于HB241-285.3.缸筒内径D的圆度，锥度，圆柱度不大于内径公差之半。4.缸筒直线度公差在500mm长度上不大于0.03mm。5.缸筒端面对内径的垂直度在直径100mm上不大于0.04mm活圌塞尺寸机加工公差活圌塞宽度为活圌塞外径的0.6-1倍，但也要根据密封形式而定。活圌塞外径的配合一般采用f9，外径对内孔的同轴度公差不大于0.02mm，端面与轴线的垂直度公差不大于0.04mm/100mm，外表面的圆度和圆柱度公差不大于外径公差之半，表面粗糙度视结构形式不同而各异。

活圌塞杆的技术要求活圌塞杆一般使用中碳钢（如45号钢）活圌塞杆要在导向套中滑圌动一般采用H8/h7 或H8/f7配合.其圆柱度公差不大于直径公差之半安装活圌塞的轴颈与外圆的同轴度公差不大于0.01mm安装活圌塞的轴肩端面与活圌塞杆轴线的垂直度公差不大于0.04mm/100mm活圌塞杆的外圆圌粗糙度Ra一般为0.1-0.3微米。导向套加工要求导向套外圆与端盖内孔的配合多为H8/f7,内孔与活圌塞杆外圆的配合多为H9/f9.外圆与内孔的同轴度公差不大于0.03mm圆度和圆柱度公差不大于直径公差之半。
