串联液压系统和并联液压系统的区别?

发布日期:2019-06-04 00:00 来源:http://www.syglyg.com 点击:

  串联液压系统和并联液压系统的区别?

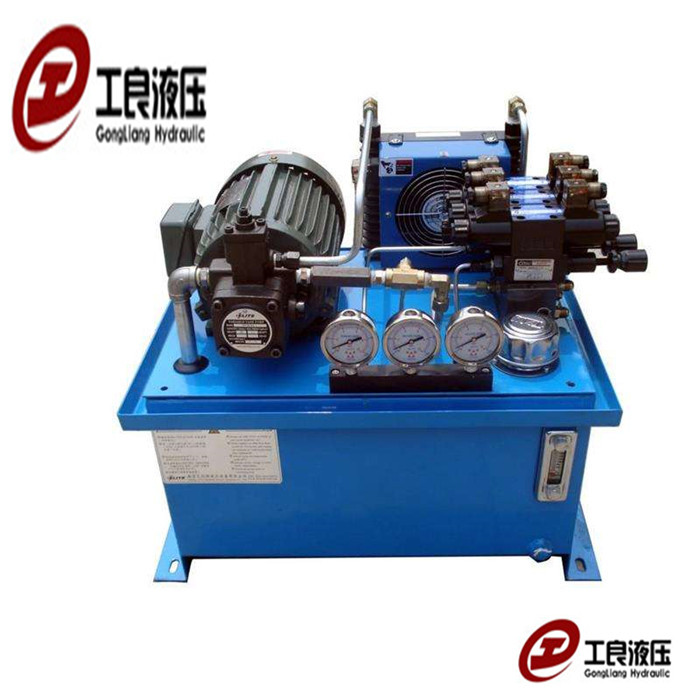

      24 - 副本 (2).jpg

       按向执行元件供液方式的不同,可分为串联系统和并联系统

  1.串联系统在系统中,当一台液压栗向一组执行元件供液时,上一个执行元

  件的回油即为下一个执行元件进油的液压系统称为串联系统(见图7—D。

  以压力多2,流量进入第二个执行元件。那么,在不计损失时,对双作用单杆活塞

  缸,Qh (?2与液压缸活塞的有效面积4、為有关,当有杆腔排油无杆腔进油时

  在不计管路和执行元件中的能量损失时,第一个执行元件中的工作压力a取决于

  克)肢该执^行元件上的载荷所需的压力/和第二个执行元件的工作压力如之和,即

  Pl = P’ +P2

  这说明在串联系统中,每通过一个执行元件工作压力就要降低一次。因此,串联

  系统的特点是:当主液压泵向多路阀控制的各执行元件供液时,只要液压泵出口压力

  足够,便可实现各执行元件的运动的复合。但由于执行元件的压力是叠加的,所以克

  服外载荷的能力将随执行元件数量的增加而降低。

  2.并联系统并联系统是指在系统中,当一台液压泵同时向一组执行元件供液

  时,进入各执行元件的流量只是液压泵输出流量的一部分(见图7一2)。并联系统的

  马寺点邀:当主液压泵向多路阀所控制的各执行元件供液时,流量的分配是随各执行元

  件上载荷的不同而变化的,首先进入外载荷较小的执行元件。只有当各执行元件外负

  荷相等时,才能实现同时动作。液压泵的出口压力取决于外载荷小的执行元件上的压

  力与该汕路上压.力损失之和。由于并联系统在工作过程中只需克服一次外载荷,因此

  在串联系统中,若液压泵输出的压力油以压力九,流量进入第一个执行元件.
