  液压系统中的液压阀选型及分类

您的当前位置: 首 页 >> 新闻动态 >> 液压系统知识问答

  液压系统中的液压阀选型及分类

发布日期:2019-07-08 00:00 来源:http://www.syglyg.com 点击:

  液压系统中的液压阀选型及分类

20 - 副本 (2).jpg

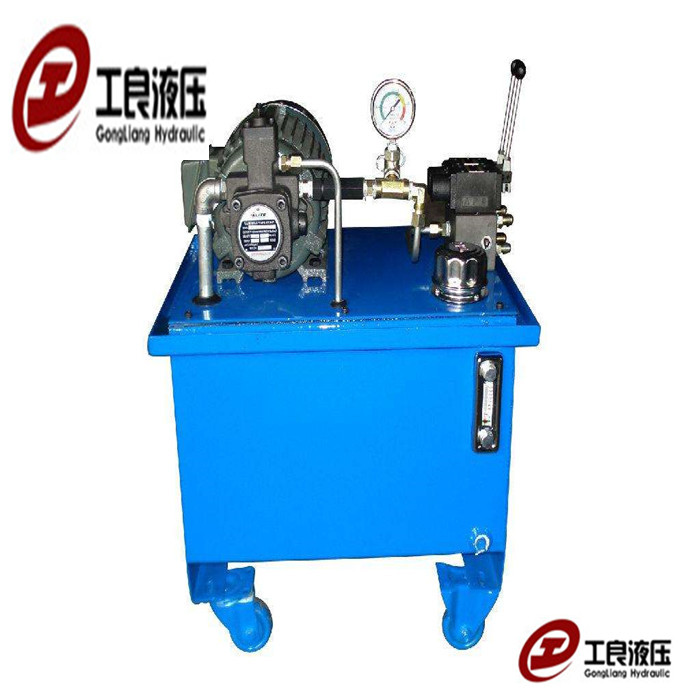

  1.液压阀动作方式的选择

  液压阀有手动控制、机械控制、液压控制或电气控制等多种类型,叮根据系统的操纵需要和电气系统的配置能力进行选择.如小型的和不常用的系统,工作压力的调整,可直接靠人工调节溢流阀进行;如果溢流阀的安装位置离操作位置较远,直接调节不方便,则可加装远程调压阀,以进行远距离控制;如果液压泵启闭频繁,则可选择电磁溢流阀,以便采用电气控制,还可选择初始或中间位置能使液压泵卸荷的换向阀,以获得同样的要求.在许多场合,采用电磁换向阀,容易与电气系统组合,以提高系统的自动化程度.而某些场合,为简化电气控制系统,并使操作简便,则宜选用手动换向阀等.

  2.液压阀按流量的选择

  对液压阀流量参数的选择,可依产品标明的公称流量为根据.如果产品能提供通过不同流量时的有关性能曲线,则对元件的选择使用就更为合理了.一个液压系统各部分回路通过的流量不可能都是相同的.因此,不能单纯根据液压泵的额定输出流量来选择阀的流量参数,而应该考虑到液压系统在所有设计工作状态下各部分阀可能通过的最大流量.如换向阀的选择则要考虑到如果系统中采用差动油缸,在油缸换向动作时,无杆腔排出的流量比有杆腔排出的流量大许多,甚至可能比液压泵输出的最大流量还要大;再如选择节流阀、调速阀时,不仅要考虑可能通过该阀的最大流量,还应考虑到该阀的最小稳定流量指标;又如某些回路通过的流量比较大,如果选择与该流量相当的换向阀,在换向动作时可能产生较大的压力冲击,为了改善系统工作性能,可选择大一档规格的换向阀;某些系统,大部分工作状态通过的流量不大,偶然会有大流量通过,考虑到系统布置的紧凑,以及阀本身工作性能的允许,或者压力损失的瞬时增加,在许可的情况下,不按偶然的大流量工况选取,仍按大部分工作状况的流量规格选取,允许阀在短时超流量状态下使用也是可以的.

  3.液压阀额定压力的选择

  液压阀额定压力的选择,可根据系统设计的工作压力选择相应压力级的液压阀,并应使系统工作压力适当低于产品标明的额定压力值.高压系列的液压阀,一般都能适用于该额定压力以下的所有工作压力范围.当然,高压液压元件在额定压力条件下制订的某些技术指标,在不同工作压力情况下会有些不同,而有些指标会变得更好.在各压力级的液压阀逐步向高压发展,并统一为一套通用高压系列的趋势下,对液压阀额定压力的选择也将更方便了.系统实际工作压力,如果稍高于液压阀所标明的额定压力值,一般来说,在短时期内也是允许的.

  液压阀是一种用压力油操作的自动化元件,它受配压阀压力油的控制,通常与电磁配压阀组合使用,可用于远距离控制水电站油、气、水管路系统的通断。

  用于降低并稳定系统中某一支路的油液压力,常用于夹紧、控制、润滑等油路。有直动型与先导型之分,多用先导型。

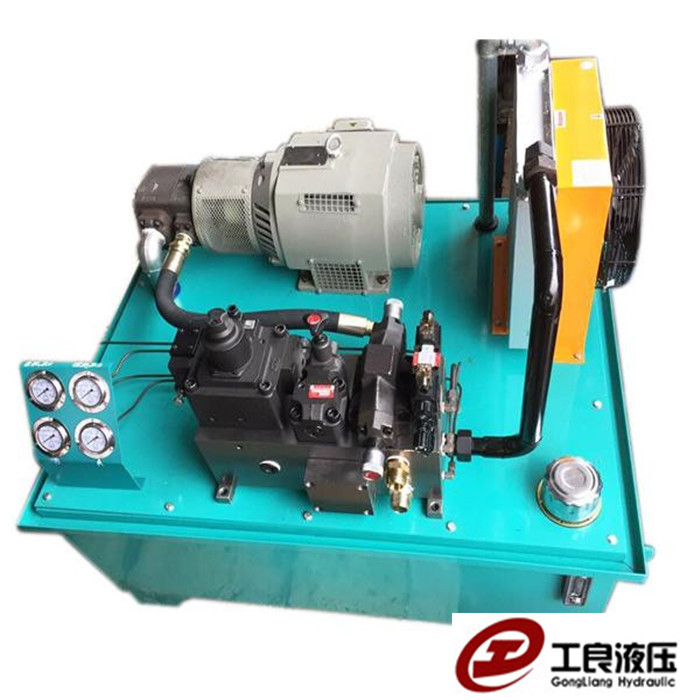

  液压阀的分类

  液压传动中用来控制液体压力﹑流量和方向的元件。其中控制压力的称为压力控制阀,控制流量的称为流量控制阀,控制通﹑断和流向的称为方向控制阀。

  压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。(1)溢流阀:能控制液压系统在达到调定压力时保持恒定状态。用於过载保护的溢流阀称为安全阀。当系统发生故障,压力升高到可能造成破坏的限定值时,阀口会打开而溢流,以保证系统的安全。(2)减压阀:能控制分支回路得到比主回路油压低的稳定压力。减压阀按它所控制的压力功能不同,又可分为定值减压阀(输出压力为恒定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。(3)顺序阀:能使一个执行元件(如液压缸﹑液压马达等)动作以后,再按顺序使其他执行元件动作。油泵产生的压力先推动液压缸运动,同时通过顺序阀的进油口作用在面积上,当液压缸运动完全成后,压力升高,作用在面积 的向上推力大於弹簧的调定值后,阀芯上升使进油口与出油口相通,使液压缸运动。

  流量控制阀利用调节阀芯和阀体间的节流口面积和它所产生的局部阻力对流量进行调节,从而控制执行元件的运动速度。  方向控制阀按用途分为单向阀和换向阀。单向阀:只允许流体在管道中单向接通,反向即切断。换向阀:改变不同管路间的通﹑断关系﹑根据阀芯在阀体中的工作位置数分两位﹑三位等;根据所控制的通道数分两通﹑三通﹑四通﹑五通等;根据阀芯驱动方式分手动﹑机动﹑电动﹑液动等。液压阀是一种用压力油操作的自动化元件,它受配压阀压力油的控制,通常与电磁配压阀组合使用,可用于远距离控制水电站油、气、水管路系统的通断。用于降低并稳定系统中某一支路的油液压力,常用于夹紧、控制、润滑等油路。有直动型与先导型之分,多用先导型。液压传动中用来控制液体压力﹑流量和方向的元件。其中控制压力的称为压力控制阀,控制流量的称为流量控制阀,控制通﹑断和流向的称为方向控制阀。

  压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。

  第一、溢流阀:能控制液压系统在达到调定压力时保持恒定状态。用於过载保护的溢流阀称为安全阀。当系统发生故障,压力升高到可能造成破坏的限定值时,阀口会打开而溢流,以保证系统的安全。

  第二、减压阀:能控制分支回路得到比主回路油压低的稳定压力。减压阀按它所控制的压力功能不同,又可分为定值减压阀(输出压力为恒定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。

  第三、顺序阀:能使一个执行元件(如液压缸﹑液压马达等)动作以后,再按顺序使其他执行元件动作。流量控制阀利用调节阀芯和阀体间的节流口面积和它所产生的局部阻力对流量进行调节,从而控制执行元件的运动速度。流量控制阀按用途分为 5种。

  第一、节流阀:在调定节流口面积后,能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

  第二、调速阀:在载荷压力变化时能保持节流阀的进出口压差为定值。这样,在节流口面积调定以后,不论载荷压力如何变化,调速阀都能保持通过节流阀的流量不变,从而使执行元件的运动速度稳

  第三、分流阀:不论载荷大小,能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀;得到按比例分配流量的为比例分流阀。

  第四、集流阀:作用与分流阀相反,使流入集流阀的流量按比例分配。

  第五、分流集流阀:兼具分流阀和集流阀两种功能。

  方向控制阀按用途分为单向阀和换向阀。
