  动力缸

发布日期:2019-12-13 00:00 来源:http://www.syglyg.com 点击:

  动力缸


  动力缸是将液压或气压能转变为机械能的、做直线往复运动(或摆动运动)的执行元件。它结构简单、工作可靠。用它来实现往复运动时,可免去减速装置,并且没有传动间隙,运动平稳。根据提供压力的原理可将动力缸分为两类:液压缸和气压缸。

  在应用于石油加工和石油化工生产的容积式液压传动机械中,动力液压缸是液压发动机最常用的形式。动力液压缸的动态连接密封件(活塞和活塞杆密封件)是最重要的结构元件,它的可靠性决定了整个液压缸工作的稳定性。

  气压缸是将气压能转变为机械能的、做直线往复运动(或摆动运动)的气压执行元件。它结构简单、工作可靠。用它来实现往复运动时,可免去减速装置,并且没有传动间隙,运动平稳,因此在各种机械的气压系统中得到广泛应用。

  液压缸的类型及特点

  液压缸(油缸)主要用于实现机构的直线往复运动,也可以实现摆动,其结构简单,工作可靠,应用广泛。液压缸的输入量是液体的流量和压力,输出量是速度和力。 液压缸和液压马达都是液压执行元件, 其职能是将液压能转换为机械能。

  液压缸按供油方向可为单作用缸和双作用缸;按结构形式分为活塞缸、柱塞缸、伸缩套筒缸、摆动液压缸;按活塞杆形式分为单活塞杆缸、双活塞杆缸。

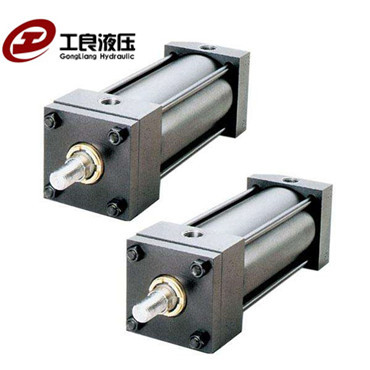

  动力缸活塞式液压缸

  活塞式液压缸可分为单杆式和双杆式两种结构,其固定方式由缸体固定和活塞杆固定两种,按液压力的作用情况有单作用式和双作用式。在单作用式液压缸中,压力油只供液压缸的一腔,靠液压力使缸实现单方向运动,反方向运动则靠外力(如弹簧力、自重或外部载荷等)来实现;而双作用液压缸活塞两个方向的运动则通过两腔交替进油,靠液压力的作用来完成。

  双活塞杆液压缸的活塞两端都带有活塞杆,分为缸体固定和活塞杆固定两种安装形式。

  单活塞杆液压缸的活塞仅一端带有活塞杆,活塞双向运动可以获得不同的速度和输出力。

  当单杆活塞缸两腔同时通入压力油时,由于无杆腔有效作用面积大于有杆腔的有效作用面积,使得活塞向右的作用力大于向左的作用力,因此,活塞向右运动,活塞杆向外伸出;与此同时,又将有杆腔的油液挤出,使其流进无杆腔,从而加快了活塞杆的伸出速度,单活塞杆液压缸的这种连接方式被称为差动连接。差动连接是在不增加液压泵容量和功率的条件下,实现快速运动的有效办法。

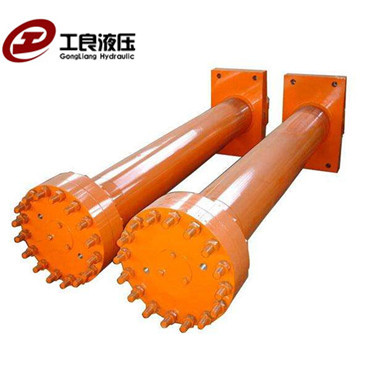

  动力缸柱塞式液压缸

  当活塞式液压缸行程较长时,加工难度大,使得制造成本增加。某些场合所用的液压缸并不要求双向控制,柱塞式液压缸正是满足了这种使用要求的一种价格低廉的液压缸。

  柱塞缸由缸筒、柱塞、导套、密封圈和压盖等零件组成,柱塞和缸筒内壁不接触,因此缸筒内孔不需精加工,工艺性好,成本低。柱塞式液压缸是单作用的,它的回程需要借助自重或弹簧等其它外力来完成。如果要获得双向运动,可将两柱塞液压缸成对使用;为减轻柱塞的重量,有时制成空心柱塞。

  动力缸摆动液压缸

  摆动液压缸能实现小于360°角度的往复摆动运动,由于它可直接输出扭矩,故又称为摆动液压马达,主要有单叶片式和双叶片式两种结构形式。单叶片摆动液压缸主要由定子块1、缸体2、摆动轴3、叶片4、左右支承盘和左右盖板等主要零件组成。定子块固定在缸体上,叶片和摆动轴固连在一起,当两油口相继通以压力油时,叶片即带动摆动轴作往复摆动。

  单叶片摆动液压缸的摆角一般不超过280º,双叶片摆动液压缸的摆角一般不超过150º。当输入压力和流量不变时,双叶片摆动液压缸摆动轴输出转矩是相同参数单叶片摆动缸的两倍,而摆动角速度则是单叶片的一半。摆动缸结构紧凑,输出转矩大,但密封困难,一般只用于中、低压系统中往复摆动,转位或间歇运动的地方。

  动力缸伸缩式液压缸

  伸缩式液压缸具有二级或多级活塞,伸缩式液压缸中活塞伸出的顺序式从大到小,而空载缩回的顺序则一般是从小到大。伸缩缸可实现较长的行程,而缩回时长度较短,结构较为紧凑。此种液压缸常用于工程机械和农业机械上。有多个一次运动的活塞,各活塞逐次运动时,其输出速度和输出力均是变化的。伸缩式双作用缸缸体两端有进、出油口A和B。当A口进油,B口回油时,先推动一级活塞向右运动。一级活塞右行至终点时,二级活塞在压力油的作用下继续向右运动。

  伸缩式液压缸的特点是:活塞杆伸出的行程长,收缩后的结构尺寸小,适用于翻斗汽车,起重机的伸缩臂等。

  动力缸齿条活塞缸

  齿条活塞缸由带有齿条杆的双作用活塞缸和齿轮齿条机构组成,活塞往复移动经齿条、齿轮机构变成齿轮轴往复转动。
