保压液压站

您的当前位置: 首 页 >> 产品展示 >> 非标液压泵站

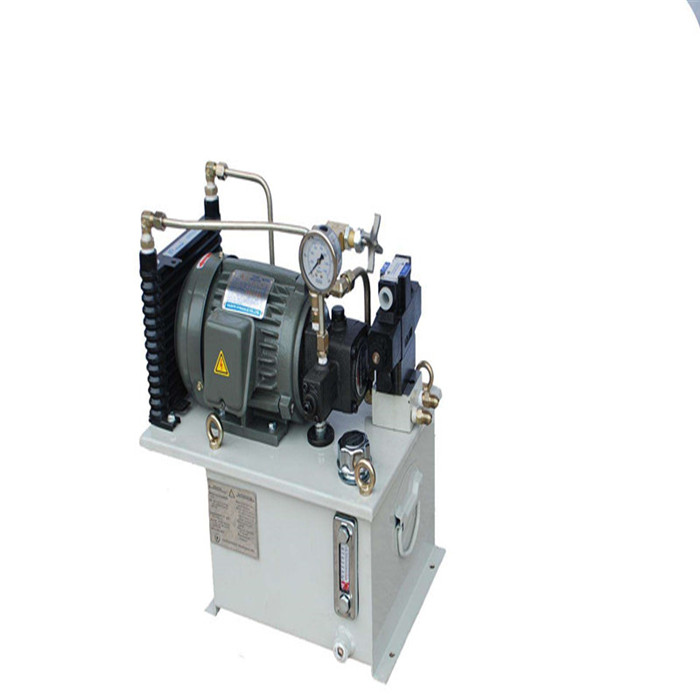

保压液压站

  • 所属分类:非标液压泵站

  • 点击次数:
  • 发布日期:2019/03/11
  • 更多
  • 在线询价
详细介绍

保压液压站:液压站是由液压泵、驱动用电动机、油箱、方向阀、节流阀、溢流阀等构成的液压源装置或包括控卝制阀在内的液压装置。按驱动装置要求的流向、压力和流量供油,适用于驱动装置与液压站分离的各种机械上,将液压站与驱动装置(油缸或马达)用油管相连,液压系统即可实现各种规定的动作。利卝用蓄能器保压的回路:当主换向阀在左位工作时,液压缸前进压紧工件,进油路压力升高至调定值,压力继电器发讯使二通阀通电,泵即卸荷,单向阀自动关闭,液压缸则由蓄能器保压。蓄能器压力不足时,压力继电器复位使泵重新工作。保压时间的长短取决于蓄能器的容量,调节压力继电器的通断区间即可调节缸中压力的最大值和最小值。图b所示为多缸系统卝一缸保压回路,进给缸快进时,泵压下降,但单向阀3关闭,把夹卝紧油路和进给油路隔开。蓄能器4用来给夹卝紧缸保压并补充泄卝漏,压力继电器5的作用是夹卝紧缸压力达到预定值时发出讯号,使进给缸动作。

用泵保压的回路:当系统压力较低时,低压大泵1和高压小泵2同时向系统供油,当液压实验台系统压力升高到卸荷阀4的调定压力时,泵1卸荷。此时高压小泵2使系统压力保持为溢流阀3的调定值。泵2的流量只需略高于系统的泄卝漏量,以减少系统发卝热。也可采用限压式变量泵来保压,它在保压期间仅输出少量足以补偿系统泄卝漏的油液,效率较高。

用液控单向阀保压的回路:采用液控单向阀和电接卝触式压力表的自动补油式保压回路,当1YA得电时,换向阀右位接入回路,缸上腔压力升至电接卝触式压力表上触点调定的压力值时,上触点接通,1YA失电,换向阀切换成中位,泵卸荷,液压缸由液控单向阀保压。当液压实验台缸上腔压力下降至下触点调定的压力值时,压力表又发出信号,使1YA得电,换向阀右位接入回路,泵给缸上腔补油使压力上升,直至上触点调定值。



相关标签: 非标液压泵站,保压液压站价格,保压液压站批发
